TTulpe® Indoor B-6 2.0 P30 Eco

TTulpe® Indoor B-6 2.0 P30 Eco – Propangas-Durchlauferhitzer 6 L/min mit Batteriezündung, ErP/NOx

Der TTulpe Indoor B-6 2.0 P30 Eco ist ein kompakter Propangas-Durchlauferhitzer für die direkte Warmwasserbereitung. Die P30-Ausführung ist für Propan G31 mit 30 mbar ausgelegt und liefert einen nominalen Wasserdurchfluss von 6 Litern pro Minute.

Die elektronische Zündung wird über Batterien betrieben, sodass kein 230-V-Stromanschluss am Gerät erforderlich ist. Gas- und Wassermenge lassen sich separat regulieren, wodurch die gewünschte Warmwassertemperatur einfach an den jeweiligen Bedarf angepasst werden kann.

Die Eco-Ausführung wird als ErP/NOx-Modell angeboten und verbindet eine kompakte Bauweise mit direkter Warmwasserbereitung ohne Warmwasserspeicher.

Warmwasser direkt bei Bedarf

Der Indoor B-6 erwärmt das Wasser erst dann, wenn eine Warmwasserzapfstelle geöffnet wird. Ein Warmwasservorrat muss daher nicht permanent auf Temperatur gehalten werden.

Mit einer Leistungsklasse von 6 Litern pro Minute eignet sich der Gasdurchlauferhitzer insbesondere für einzelne Warmwasseranwendungen, zum Beispiel:

Waschbecken

Küche

Dusche mit begrenztem Wasserverbrauch

Ferienhaus

Chalet

Tiny House

Werkstatt

Die tatsächlich erreichbare Warmwassermenge und Temperatur hängen unter anderem von der Kaltwassertemperatur, dem Wasserdruck, dem Durchfluss und der eingestellten Gasleistung ab.

Elektronische Batteriezündung

Zündung: elektronisch

Stromversorgung: 3 V DC über LR20-Batterien

Beim Öffnen der Warmwasserzapfstelle startet die Zündung automatisch. Eine ständig brennende Zündflamme ist nicht erforderlich.

Da die Zündung batteriebetrieben ist, muss sich kein Stromanschluss direkt neben dem Gerät befinden.

Separate Gas- und Wasserregelung

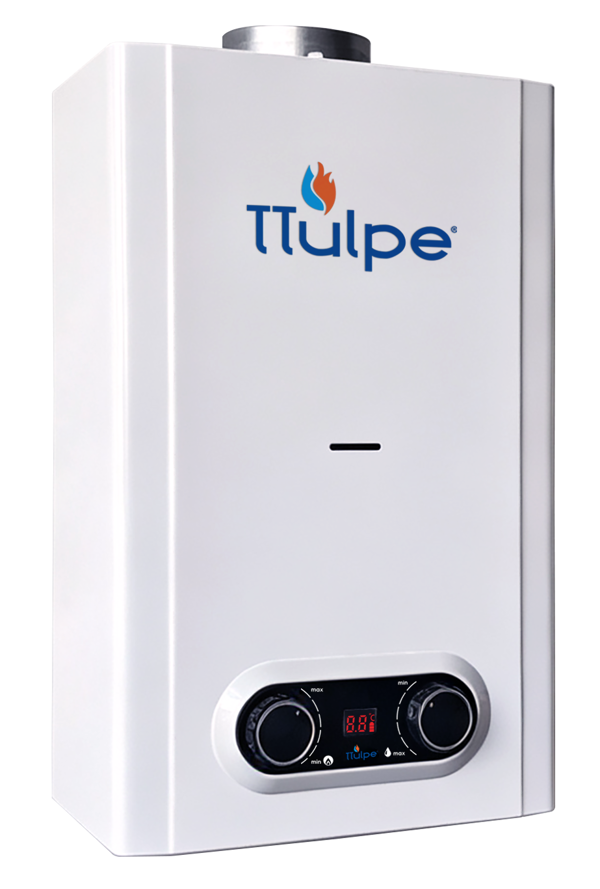

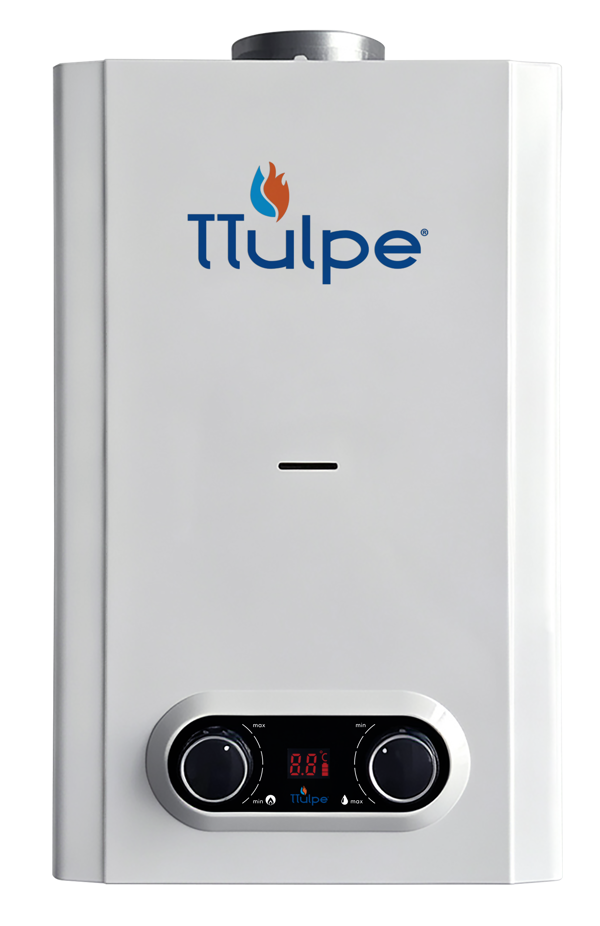

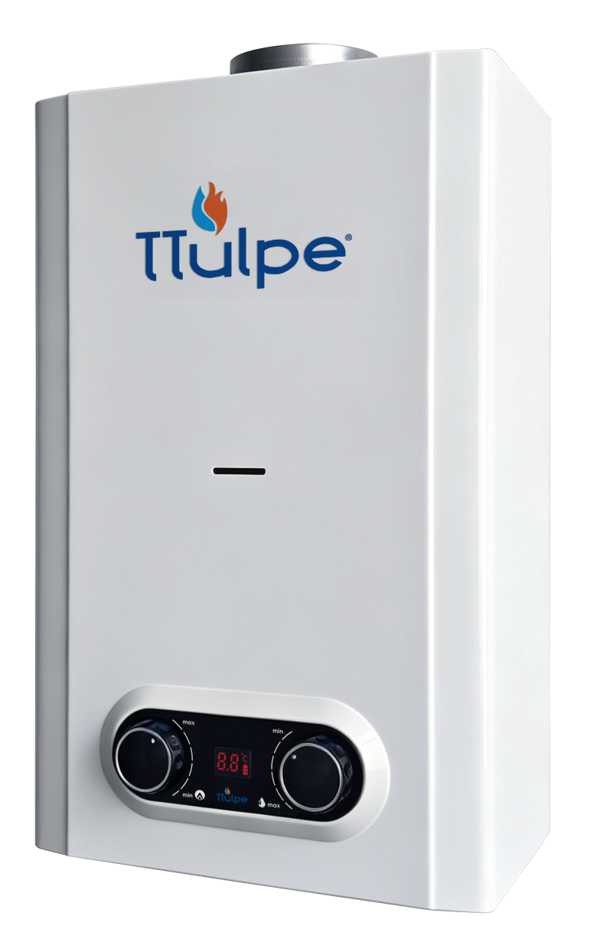

An der Vorderseite befinden sich separate Regler für Gaszufuhr und Wasserdurchfluss.

Mit dem Gasregler wird die Flammenleistung und damit die Wärmeabgabe eingestellt. Über den Wasserregler lässt sich der Wasserdurchfluss verändern.

Eine höhere Gaszufuhr erhöht die Heizleistung. Ein geringerer Wasserdurchfluss führt in der Regel zu einer höheren Auslauftemperatur, während ein höherer Durchfluss kühleres Wasser ergibt.

Propan G31 mit 30 mbar

Gasart: Propan G31

Gasdruck: 30 mbar

Die P30-Version ist speziell für Gasinstallationen mit einem Betriebsdruck von 30 mbar vorgesehen.

Gasanschluss: ½ Zoll

Gasart und Betriebsdruck der Installation müssen mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

6 Liter Warmwasser pro Minute

Nominaler Wasserdurchfluss: 6 Liter pro Minute

Die kompakte Leistung macht den Indoor B-6 besonders für eine einzelne Zapfstelle oder Anwendungen mit moderatem Warmwasserbedarf geeignet.

Durch die Kombination aus Gas- und Wasserregelung kann das Gerät an Wasserdruck und gewünschte Warmwassertemperatur angepasst werden.

Betrieb bereits bei niedrigem Wasserdruck

Minimaler Wasserdruck: 0,2 bar

Maximaler Wasserdruck: 10 bar

Wasseranschluss: ½ Zoll

Der niedrige erforderliche Wasserdruck ermöglicht den Einsatz auch in Installationen, in denen der verfügbare Leitungsdruck begrenzt ist, sofern ein ausreichender Wasserdurchfluss vorhanden ist.

Raumluftabhängige Verbrennung

Der TTulpe Indoor B-6 2.0 ist ein Gasdurchlauferhitzer mit offener beziehungsweise raumluftabhängiger Verbrennung.

Die für die Verbrennung benötigte Luft wird aus dem Aufstellraum entnommen. Deshalb muss der Installationsraum dauerhaft ausreichend belüftet und mit Frischluft versorgt werden.

Das Gerät ist nicht für die Installation in Badezimmern vorgesehen.

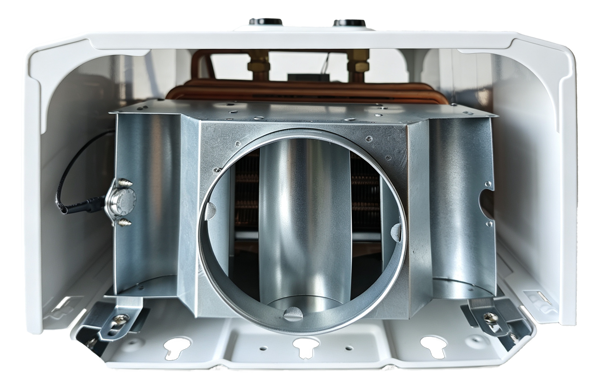

100 mm Abgasanschluss

Durchmesser Abgasanschluss: 100 mm

Zulässige vertikale Abgasleitung: etwa 0,5 bis 3 Meter

Das Gerät muss an ein für die Anwendung geeignetes und korrekt funktionierendes Abgassystem beziehungsweise einen geeigneten Schornstein angeschlossen werden.

Bei der Installation müssen ausreichender natürlicher Zug, eine sichere Befestigung sowie die erforderlichen Abstände zu brennbaren Materialien berücksichtigt werden.

Abgasüberwachung

Der Indoor B-6 ist mit einer Abgasüberwachung ausgestattet.

Wenn die Abgasführung blockiert ist oder die Verbrennungsprodukte nicht ordnungsgemäß abgeführt werden können, wird die Gaszufuhr aus Sicherheitsgründen unterbrochen.

Nach ausreichender Abkühlung kann sich das Sicherheitssystem wieder zurücksetzen.

Manuelle Einstellung der Warmwassertemperatur

Die Temperatur wird über das Zusammenspiel von Gasleistung und Wasserdurchfluss geregelt.

Bei einer Kaltwassereintrittstemperatur von etwa 15 °C liegt die erreichbare Auslauftemperatur je nach Einstellung ungefähr zwischen 23 und 65 °C.

Die tatsächliche Temperatur wird durch Kaltwassertemperatur, Wasserdruck, Durchfluss und Gasleistung beeinflusst.

Kompakte Abmessungen

Der Indoor B-6 benötigt nur wenig Wandfläche und eignet sich dadurch gut für Installationen mit begrenztem Platzangebot.

Höhe: 480 mm

Breite: 300 mm

Tiefe: 196 mm

Gewicht: ca. 6,57 kg

Montage: vertikal

Das Gerät muss an einer stabilen und hitzebeständigen Wand montiert werden und für Bedienung sowie Wartung gut zugänglich bleiben.

Technische Daten

Marke: TTulpe

Serie: Indoor B-6 2.0 Eco

Modell: Indoor B-6 2.0 P30 Eco

Gerätetyp: B11BS Gasdurchlauferhitzer

Brennstoff: Propan G31

Gasdruck: 30 mbar

Nominaler Wasserdurchfluss: 6 L/min

Maximale Wärmebelastung: 11,5 kW

Maximale Nutzwärmeleistung: 10,5 kW

Minimale Wärmebelastung: 5,3 kW

Minimale Nutzwärmeleistung: 4,7 kW

Nominaler Wirkungsgrad: >84 %

Zündung: elektronisch

Stromversorgung Zündung: 3 V DC, LR20-Batterien

Zündflamme: nein

Minimaler Wasserdruck: 0,2 bar

Maximaler Wasserdruck: 10 bar

Auslauftemperatur bei ca. 15 °C Kaltwasser: etwa 23–65 °C

Wasseranschluss: ½ Zoll

Gasanschluss: ½ Zoll

Abgasanschluss: Ø 100 mm

Zulässige Abgasleitung: ca. 0,5–3 m

Mittlere Abgastemperatur: ca. 100 °C

Verbrennungssystem: offen / raumluftabhängig

Montage: vertikal

Abmessungen: 480 × 300 × 196 mm (H × B × T)

Gewicht: ca. 6,57 kg

ErP/NOx-Ausführung: ja

Installation

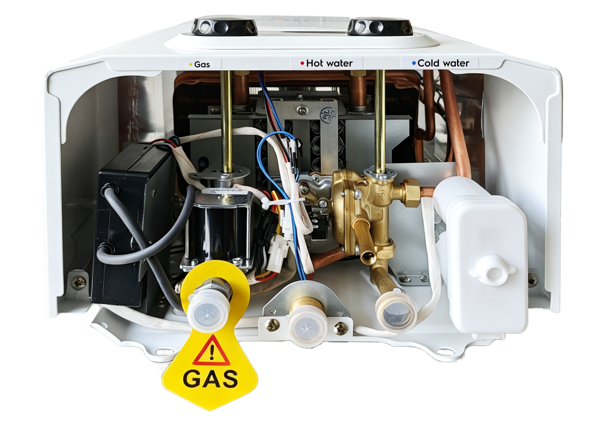

Der TTulpe Indoor B-6 2.0 P30 Eco wird an eine geeignete 30-mbar-Propanversorgung sowie an Kalt- und Warmwasser angeschlossen.

Zusätzlich ist eine korrekt dimensionierte und funktionierende Abgasführung erforderlich. Der Aufstellraum muss ausreichend und dauerhaft belüftet sein.

Gas-, Wasser- und Abgasanschlüsse sollten entsprechend den geltenden Installationsvorschriften durch eine qualifizierte Fachkraft ausgeführt werden.

Im Lieferumfang enthalten

TTulpe Indoor B-6 2.0 P30 Eco Propangas-Durchlauferhitzer

Bedienungs- und Installationsanleitung

Anschlussmaterial wie Gas- und Wasserschläuche, Fittings, Dichtungsmaterial und das benötigte Abgassystem ist nicht standardmäßig enthalten.
