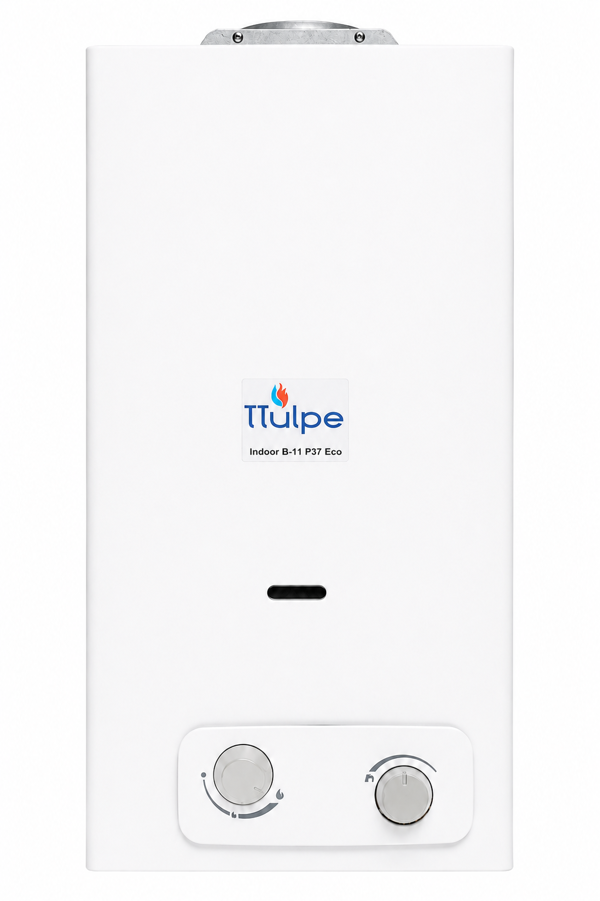

TTulpe® Indoor B-11 P37 Eco, Propangas Durchlauferhitzer mit Batteriezündung, niedrige NOx

TTulpe® Indoor B-11 P37 Eco – Propangas-Durchlauferhitzer 11 L/min mit Batteriezündung, ErP A / Low NOx

Der TTulpe Indoor B-11 P37 Eco ist ein kompakter Propangas-Durchlauferhitzer mit offener Verbrennung für die direkte Warmwasserbereitung. Die P37-Ausführung ist für Propan G31 mit einem nominalen Gasdruck von 37 mbar ausgelegt und liefert bis zu etwa 11 Liter Warmwasser pro Minute.

Dank des modulierenden Brenners wird die Leistung an den aktuellen Warmwasserbedarf angepasst. Die elektronische Zündung wird über eine 1,5-V-LR20-Batterie versorgt, sodass kein 230-V-Stromanschluss erforderlich ist.

Mit ErP-Energieeffizienzklasse A, Lastprofil M und niedrigen NOx-Emissionen von nur 20 mg/kWh bei Propan G31 kombiniert der Indoor B-11 P37 Eco eine leistungsstarke Warmwasserversorgung mit einfacher Bedienung und emissionsarmer Verbrennung.

Bis zu ca. 11 Liter Warmwasser pro Minute

Der Wasserdurchfluss kann an die jeweilige Anwendung angepasst werden. Der Regelbereich liegt bei ungefähr 2,5 bis 10,8 Litern pro Minute, womit das Gerät zur 11-Liter-Klasse gehört.

Die maximale Leistung eignet sich beispielsweise für eine Dusche, Küche oder andere Zapfstellen, an denen direkt Warmwasser benötigt wird.

Die tatsächlich verfügbare Warmwassermenge und Temperatur hängen unter anderem von Kaltwassertemperatur, Wasserdruck, eingestelltem Wasserdurchfluss und Gasleistung ab.

Modulierender Brenner

Der Indoor B-11 P37 Eco verfügt über ein modulierendes Verbrennungssystem, das die Gaszufuhr an den aktuellen Warmwasserbedarf anpasst.

Über separate Bedienelemente lassen sich Gaszufuhr und Wasserdurchfluss einstellen.

Eine höhere Gaseinstellung erhöht die Heizleistung. Ein geringerer Wasserdurchfluss ermöglicht in der Regel eine höhere Auslauftemperatur.

Dadurch kann der Gasdurchlauferhitzer flexibel auf den gewünschten Warmwasserkomfort eingestellt werden.

Automatische Batteriezündung

Zündung: elektronisch und automatisch

Stromversorgung: 1× Alkaline-LR20-Batterie, 1,5 V

Sobald ein ausreichender Wasserdurchfluss erkannt wird, startet die Zündung automatisch.

Eine permanent brennende Zündflamme ist nicht erforderlich. Ebenso wird kein 230-V-Stromanschluss am Installationsort benötigt.

Propan G31 – 37 mbar

Die P37-Version ist speziell für Propan G31 mit einem nominalen Betriebsdruck von 37 mbar ausgelegt.

Nominale Wärmebelastung: 21,7 kW

Nominale Nutzwärmeleistung: 19,4 kW

Minimale Wärmebelastung: 10,8 kW

Minimale Nutzwärmeleistung: 9,6 kW

Maximaler Propanverbrauch: ca. 1,69 kg/h

Gasart und Betriebsdruck der Installation müssen immer mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

ErP-Energieklasse A und Low NOx

ErP-Energieeffizienzklasse: A

Lastprofil: M

Energieeffizienz: 72 %

Schallleistungspegel: 62 dB(A)

NOx-Emissionen bei Propan G31: 20 mg/kWh gemäß EN 26:2015

Der Low-NOx-Brenner ist darauf ausgelegt, die Bildung von Stickoxiden während der Verbrennung zu reduzieren und gleichzeitig eine zuverlässige Warmwasserleistung zu gewährleisten.

Betrieb bereits ab 0,2 bar Wasserdruck

Minimaler Wasserdruck: 0,2 bar

Normaler Wasserdruck: 2 bar

Maximaler Wasserdruck: 10 bar

Durch den niedrigen erforderlichen Wasserdruck eignet sich der Indoor B-11 auch für Installationen, bei denen nur ein relativ geringer Wasserdruck zur Verfügung steht, sofern ein ausreichender Wasserdurchfluss vorhanden ist.

Warmwassertemperatur ca. 35 bis 65 °C

Der Temperaturbereich liegt bei ungefähr 35 bis 65 °C.

Die tatsächlich erreichte Auslauftemperatur wird von der Kaltwassereintrittstemperatur, dem Wasserdurchfluss und der gewählten Gasleistung beeinflusst.

Offene Verbrennung – Gerätetyp B11BS

Der TTulpe Indoor B-11 P37 Eco ist ein Gasdurchlauferhitzer des Typs B11BS mit offener beziehungsweise raumluftabhängiger Verbrennung.

Die für die Verbrennung erforderliche Luft wird aus dem Aufstellraum entnommen. Deshalb muss dort eine ausreichende und dauerhafte Belüftung gewährleistet sein.

Die Verbrennungsprodukte müssen über eine geeignete Abgasführung sicher ins Freie geleitet werden.

Das Gerät ist nicht für die Installation in Schlafzimmern, Badezimmern, Duschräumen oder Toiletten vorgesehen.

110 mm Abgasanschluss

Durchmesser Abgasanschluss: 110 mm

Der Gasdurchlauferhitzer verfügt über eine Sicherheitsüberwachung der Abgasführung. Können die Verbrennungsprodukte nicht ordnungsgemäß abgeführt werden, greift das Sicherheitssystem ein, um einen unsicheren Betrieb zu verhindern.

Kompakte Abmessungen

Trotz einer Warmwasserleistung von fast 11 Litern pro Minute bleibt der Indoor B-11 relativ kompakt.

Höhe: 592 mm

Breite: 314 mm

Tiefe: 246 mm

Gewicht: ca. 11,8 kg

Dadurch benötigt das Gerät vergleichsweise wenig Wandfläche.

Technische Daten

Marke: TTulpe

Serie: Indoor B-11 Eco

Modell: Indoor B-11 P37 Eco

Gerätetyp: B11BS Gasdurchlauferhitzer

Verbrennungssystem: offen / raumluftabhängig

Brennstoff: Propan

Gasart: G31

Gasdruck: 37 mbar

Nominale Wärmebelastung: 21,7 kW

Nominale Nutzwärmeleistung: 19,4 kW

Minimale Wärmebelastung: 10,8 kW

Minimale Nutzwärmeleistung: 9,6 kW

Maximaler Propanverbrauch: ca. 1,69 kg/h

Wasserdurchfluss: ca. 2,5–10,8 L/min

Leistungsklasse: 11 L/min

Minimaler Wasserdruck: 0,2 bar

Normaler Wasserdruck: 2 bar

Maximaler Wasserdruck: 10 bar

Temperaturbereich: ca. 35–65 °C

Zündung: elektronisch und automatisch

Stromversorgung der Zündung: 1× Alkaline-LR20-Batterie, 1,5 V

230-V-Anschluss erforderlich: nein

Gasanschluss: ½ Zoll

Wasseranschlüsse: ½ Zoll

Durchmesser Abgasanschluss: 110 mm

Abgastemperatur bei Propan: ca. 118–173 °C abhängig von der Belastung

NOx-Emissionen G31: 20 mg/kWh

NOx-Norm: EN 26:2015

ErP-Energieeffizienzklasse: A

Lastprofil: M

Energieeffizienz: 72 %

Schallleistungspegel: 62 dB(A)

Frostschutz: nein

Montage: vertikale Wandmontage

Abmessungen: 592 × 314 × 246 mm (H × B × T)

Gewicht: ca. 11,8 kg

Produktcode: TTIB1137

EAN: 8719689676131

Installation

Der TTulpe Indoor B-11 P37 Eco muss an eine geeignete Propangasversorgung mit 37 mbar, die Kalt- und Warmwasserleitung sowie eine korrekt dimensionierte Abgasführung angeschlossen werden.

Da das Gerät die Verbrennungsluft aus dem Aufstellraum bezieht, muss dieser dauerhaft ausreichend belüftet sein.

Gasanschluss, Wasserversorgung, Abgasführung und Montage müssen den geltenden Installationsvorschriften entsprechen. Installation und Inbetriebnahme sollten durch eine qualifizierte Fachkraft durchgeführt werden.

Im Lieferumfang enthalten

TTulpe Indoor B-11 P37 Eco Propangas-Durchlauferhitzer

Bedienungs- und Installationsanleitung

1× Alkaline-LR20-Batterie, 1,5 V

Wassereinlassfilter

Das erforderliche Abgassystem sowie Gas- und Wasserschläuche, Anschlussstücke und weitere Installationsmaterialien müssen passend zur jeweiligen Installation ausgewählt werden.
