TTulpe® C-Meister 10 P30/37/50 Eco

TTulpe® C-Meister 10 P30/37/50 Eco – geschlossener Propan-/Butan-Gasdurchlauferhitzer 10 L/min ErP A / Low NOx

Der TTulpe C-Meister 10 P30/37/50 Eco ist ein kompakter, geschlossener Gasdurchlauferhitzer für die direkte Warmwasserbereitung mit Flüssiggas. Das Gerät ist je nach Ausführung und Gasversorgung für Propan G31 oder Butan G30 mit 30, 37 oder 50 mbar geeignet.

Mit einer nominalen Warmwasserleistung von 10 Litern pro Minute, 19 kW Wärmebelastung und elektronischer Temperaturregelung bietet der C-Meister 10 eine leistungsstarke Warmwasserversorgung bei kompakten Abmessungen. Die Eco-Ausführung erfüllt die ErP-Energieeffizienzklasse A und kombiniert eine geschlossene Brennkammer mit Low-NOx-Technologie, Gebläseunterstützung und einem konzentrischen Luft-/Abgassystem.

Geschlossene Brennkammer

Der C-Meister 10 ist als Gerätetyp C12 mit geschlossener Brennkammer und Gebläse ausgeführt. Verbrennungsluftzufuhr und Abgasführung sind dadurch vom Aufstellraum getrennt.

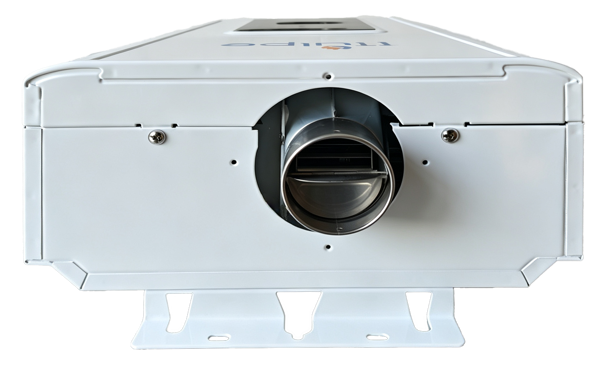

Für Zu- und Abluft wird ein konzentrisches Luft-/Abgasrohr 60/100 mm verwendet. Die zulässige Abgasleitung beträgt je nach Installation 0,5 bis 4 Meter.

Damit unterscheidet sich der C-Meister 10 deutlich von raumluftabhängigen Gasdurchlauferhitzern, die ihre Verbrennungsluft direkt aus dem Aufstellraum beziehen.

10 Liter Warmwasser pro Minute

Nominaler Wasserdurchfluss: 10 Liter pro Minute.

Das Wasser wird erst beim Öffnen einer Warmwasserentnahmestelle erwärmt. Ein Warmwasserspeicher ist nicht erforderlich, sodass keine größere Wassermenge dauerhaft auf Temperatur gehalten werden muss.

Der C-Meister 10 kann bereits ab einem Wasserdruck von 0,1 bar betrieben werden. Der maximal zulässige Wasserdruck beträgt 10 bar.

Elektronische Temperaturregelung

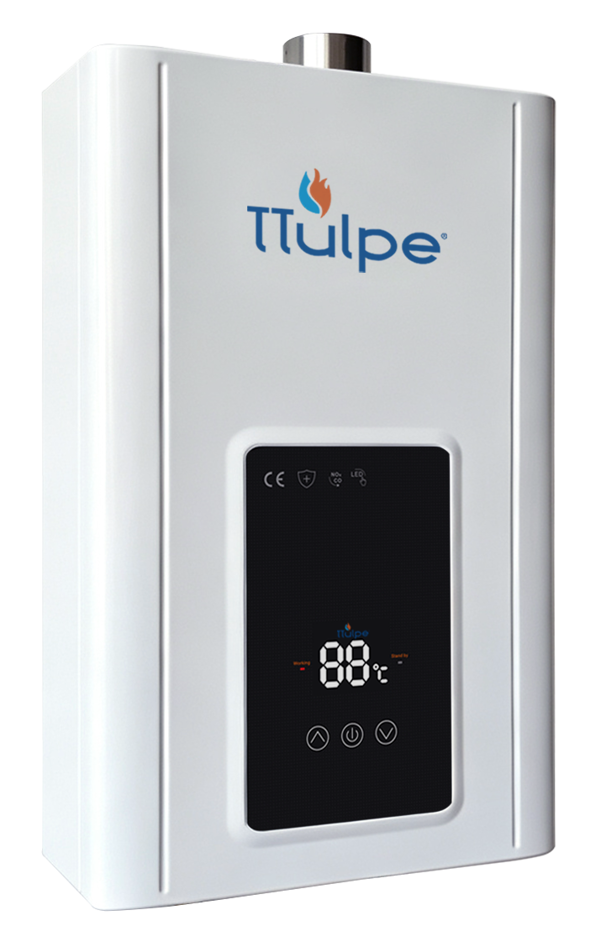

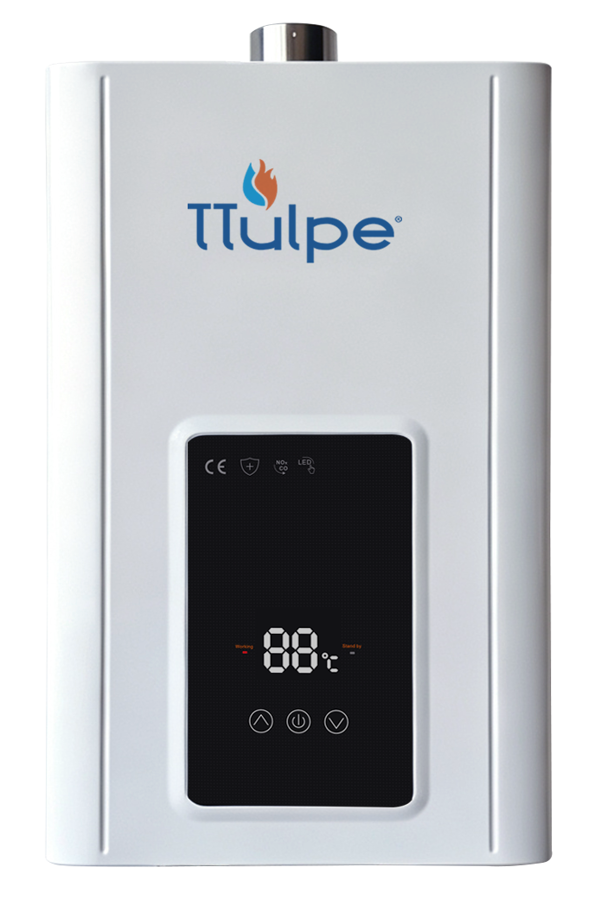

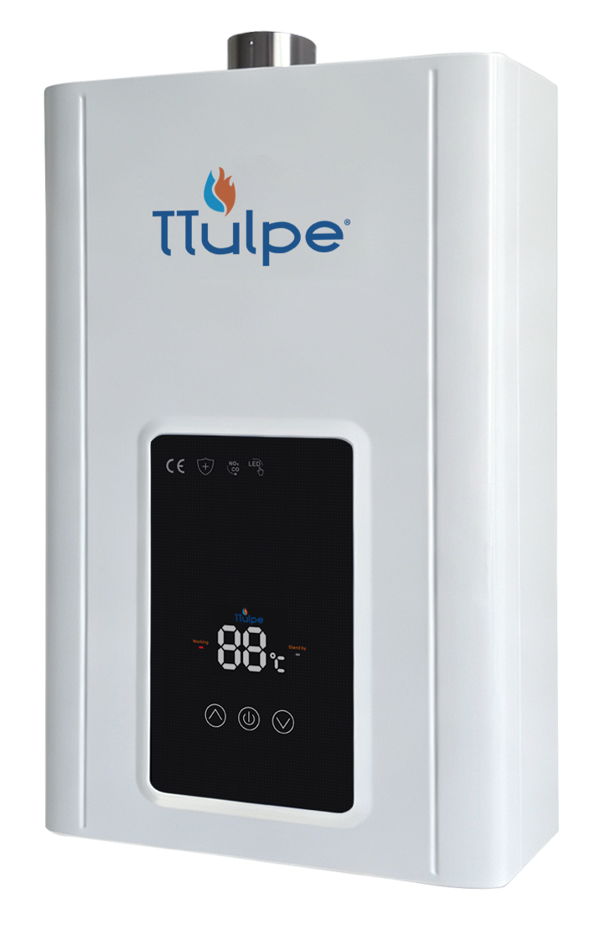

Auf der Vorderseite befindet sich ein digitales Bedienfeld zur Einstellung und Kontrolle der Warmwassertemperatur.

Temperatursensoren am Wasserein- und -ausgang, ein Wasserdurchflusssensor, ein gasproportionales Ventil und die elektronische Steuerung arbeiten zusammen, um die Brennerleistung an den aktuellen Warmwasserbedarf anzupassen.

Bei einer Kaltwassereintrittstemperatur von 15 °C werden unter den angegebenen Referenzbedingungen bei maximaler Flamme bis zu etwa 65 °C und bei minimaler Flamme etwa 35 °C erreicht. Die tatsächliche Auslauftemperatur hängt unter anderem von Wasserdruck, Durchfluss und Eintrittstemperatur ab.

Modulierende Wärmeleistung

Die Brennerleistung wird an den aktuellen Warmwasserbedarf angepasst und muss deshalb nicht permanent mit maximaler Leistung arbeiten.

Nominale Wärmebelastung: 19 kW.

Nominale Nutzwärmeleistung: 16,5 kW.

Minimale Wärmebelastung: 7 kW.

Minimale Nutzwärmeleistung: 6,2 kW.

Nominaler thermischer Wirkungsgrad: über 84 %.

Propan und Butan

Der C-Meister 10 P30/37/50 Eco ist für Flüssiggas ausgelegt.

Gasart: Propan G31 und Butan G30.

Gasdruck: 30, 37 oder 50 mbar, abhängig von der jeweiligen Geräteausführung und Gaskategorie.

Bei bestimmten Butan-Gaskategorien wird G30 mit 28–30 mbar verwendet.

Gasart und Betriebsdruck müssen immer mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Eine Umrüstung auf eine andere Gasart darf ausschließlich fachgerecht mit geeigneten Komponenten erfolgen.

ErP-Energieeffizienzklasse: A.

Der C-Meister 10 erwärmt das Wasser nur bei tatsächlichem Warmwasserbedarf. Im Gegensatz zu einem Speicher muss kein Wasservorrat permanent warmgehalten werden.

Die Eco-Ausführung kombiniert diese bedarfsgerechte Warmwasserbereitung mit moderner Verbrennungstechnik und niedrigen NOx-Emissionen.

Elektronische Zündung und Gebläse

Zündung, elektronische Steuerung und Gebläse werden über das Stromnetz versorgt.

Netzspannung: 220–240 V.

Frequenz: 50 Hz.

Schutzart: IPX4D.

Eine batteriebetriebene Zündung, wie sie bei einfacheren offenen Gasdurchlauferhitzern verwendet wird, ist bei diesem Gerät daher nicht erforderlich.

Solarfunktion für vorgewärmtes Wasser

Eine besondere Funktion des C-Meister 10 ist die Möglichkeit, bereits vorgewärmtes Wasser zu verarbeiten, beispielsweise in Verbindung mit einer Solaranlage.

Ein Sensor überwacht die Temperatur des einströmenden Wassers. Ist das Wasser bereits ausreichend warm, wird eine unnötige Gasverbrennung vermieden. Sinkt die Eintrittstemperatur ausreichend unter den eingestellten Wert, kann die Gasheizung wieder zugeschaltet werden.

Dadurch eignet sich der Gasdurchlauferhitzer auch als Nachheizung in Warmwassersystemen mit solarer Vorwärmung.

Umfangreiche Sicherheitsüberwachung

Die elektronische Steuerung überwacht während des Betriebs verschiedene Funktionen des Gerätes.

Dazu gehören unter anderem:

Flammenüberwachung

Temperaturüberwachung am Wasserein- und -ausgang

Wasserdurchflussüberwachung

Gebläseüberwachung

Luftdruck- und Abgasüberwachung

Überhitzungsschutz

Bei einer erkannten Störung kann die elektronische Steuerung die Gaszufuhr unterbrechen und einen Fehlercode auf dem Display anzeigen.

Kompakte Bauweise

Der C-Meister 10 bietet trotz seiner Leistung besonders kompakte Abmessungen.

Höhe: 515 mm.

Breite: 328 mm.

Tiefe: 168 mm.

Gewicht: ca. 8 kg.

Mit nur 168 mm Bautiefe eignet sich das Gerät besonders für Installationen, bei denen eine platzsparende Wandmontage gewünscht ist.

Technische Daten

Marke: TTulpe

Serie: C-Meister

Modell: C-Meister 10 P30/37/50 Eco

Gerätetyp: C12 Gasdurchlauferhitzer

Verbrennungssystem: geschlossen

Gebläse: ja

Brennstoff: Flüssiggas / LPG

Gasart: Butan G30 / Propan G31

Gasdruck: 30 / 37 / 50 mbar, abhängig von Ausführung und Gaskategorie

Nominaler Wasserdurchfluss: 10 L/min

Nominale Wärmebelastung: 19 kW

Nominale Nutzwärmeleistung: 16,5 kW

Minimale Wärmebelastung: 7 kW

Minimale Nutzwärmeleistung: 6,2 kW

Thermischer Wirkungsgrad: >84 %

ErP-Energieeffizienzklasse: A

Low NOx: ja

Min. Wasserdruck: 0,1 bar

Max. Wasserdruck: 10 bar

Kaltwasser-Referenztemperatur: 15 °C

Auslauftemperatur bei maximaler Flamme unter Referenzbedingungen: bis ca. 65 °C

Auslauftemperatur bei minimaler Flamme unter Referenzbedingungen: ca. 35 °C

Temperaturregelung: elektronisch

Display: digital

Zündung: elektronisch

Gasregelung: gasproportional

Solarfunktion / vorgewärmtes Zulaufwasser: ja

Netzspannung: 220–240 V

Frequenz: 50 Hz

Schutzart: IPX4D

Gasanschluss: ½ Zoll

Wasseranschlüsse: ½ Zoll

Luft-/Abgasanschluss: konzentrisch 60/100 mm

Zulässige Abgasleitung: ca. 0,5–4 m

Mittlere Abgastemperatur: ca. 100 °C

Montage: vertikale Wandmontage

Abmessungen: 515 × 328 × 168 mm (H × B × T)

Gewicht: ca. 8 kg

Installation

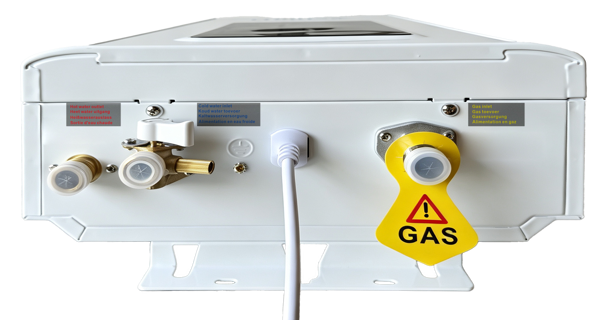

Der C-Meister 10 P30/37/50 Eco wird an Gas, Kalt- und Warmwasser, Stromversorgung sowie das dafür vorgesehene konzentrische Luft-/Abgassystem angeschlossen.

Gasart und Gasdruck müssen der jeweiligen Geräteausführung entsprechen. Gas-, Wasser- und Abgasanschlüsse müssen entsprechend den geltenden Installationsvorschriften fachgerecht ausgeführt werden.

Im Lieferumfang enthalten

TTulpe C-Meister 10 P30/37/50 Eco

Bedienungs- und Installationsanleitung

Das für die jeweilige Einbausituation benötigte Luft-/Abgassystem und weitere Anschlussmaterialien sind entsprechend der Installation auszuwählen.
